業界第一的《複層玻璃窗》
安全を確保国家検査に合格
抗風壓、隔音、氣密、水密、防盜、節能多重功能
金美滿防盜型氣密窗 – 系列介紹
● 隔音性
STC37dB
● 水密性
1750Pa
● 氣密性
2等級
● 抗風壓
5000Pa
M150外框寬度為12cm,主要為進階型12cm以上厚度牆面所設計,防盜格柵管型為”圓柱狀龍型管”,常搭配拱型窗做成歐式古典造型窗
▲
21x30mm
▲
穿梭防盜條
▲
12公分外框
我們特別重視家人的安全
1
2
3
4
5
6
7
8
1
2
3
4
5
6
7
8
各型氣密窗使用案例3D示意
M150 單層玻璃氣密落地窗
二拉氣密窗 – 無開天樣式
M150 單層玻璃氣密落地窗
二拉氣密窗 – 無開天樣式
隔音性 STC 37 dB
氣密性 2等級
水密性 1,750Pa
抗風壓 5,000Pa
M150 單層玻璃氣密落地窗
二拉氣密窗 – 上開天樣式
M150 單層玻璃氣密落地窗
二拉氣密窗 – 上開天樣式
隔音性 STC 37 dB
氣密性 2等級
水密性 1,750Pa
抗風壓 5,000Pa
M150 防盜型氣密落地窗
三拉氣密窗 – 上開天樣式
M150 防盜型氣密落地窗
三拉氣密窗 – 上開天樣式
隔音性 STC 37 dB
氣密性 2等級
水密性 1,750Pa
抗風壓 5,000Pa
M150 單層玻璃氣密落地窗
二拉氣密窗 – 無開天樣式
M150 單層玻璃氣密落地窗
二拉氣密窗 – 無開天樣式
隔音性 STC 37 dB
氣密性 2等級
水密性 1,750Pa
抗風壓 5,000Pa
M125 單層玻璃氣密落地窗
三拉氣密窗 – 無開天+推射固定窗組合樣式
M125 單層玻璃氣密落地窗
三拉氣密窗 – 無開天+推射固定窗組合樣式
隔音性 STC 36 dB
氣密性 2等級
水密性 1,350Pa
抗風壓 5,000Pa
M115 防盜型氣密窗
四拉氣密窗 – 無開天樣式
M115 防盜型氣密窗
四拉氣密窗 – 無開天樣式
隔音性 STC 37 dB
氣密性 2等級
水密性 1,750Pa
抗風壓 5,000Pa
M115 防盜型氣密窗
四拉氣密窗 – 無開天樣式
M115 防盜型氣密窗
四拉氣密窗 – 無開天樣式
隔音性 STC 35 dB
氣密性 2等級
水密性 1,350Pa
抗風壓 5,000Pa
M115 防盜型氣密窗
四拉氣密窗 – 有開天樣式
M115 防盜型氣密窗
四拉氣密窗 – 有開天樣式
隔音性 STC 35 dB
氣密性 2等級
水密性 1,350Pa
抗風壓 5,000Pa
M115 單層玻璃氣密窗
四拉氣密窗 – 無開天樣式
M115 單層玻璃氣密窗
四拉氣密窗 – 無開天樣式
隔音性 STC 35 dB
氣密性 2等級
水密性 1,350Pa
抗風壓 5,000Pa
M210 單層玻璃氣密窗
六拉氣密窗 – 無開天樣式
氣密窗全系列比較表
結構 | 系列 | M150 | M125 | M115 | |
外框厚度 | 12cm | 10cm | 10cm | ||
適合牆面厚度 | 12cm以上 | 10cm以上 | |||
常規料 | 結構深度 | 90mm | 75mm | ||
可做高度 | 240cm以內 | 235cm以內 | 230cm以內 | ||
景觀料 | 結構深度 | 115mm | 100mm | ||
可做高度 | 250cm以內 | 2450cm以內 | 240cm以內 | ||
加強結構 可做高度 |
300cm以內 | 280cm以內 | 260cm以內 | ||
基本性能表 | 水密性 | 防水性達100kg/m2以上(CNS標準在50kg/m2以上) 通過CNS11528、CNS13947、ASTM E331、ASTM E547、ASTM E2268 |
|||
氣密性 | 漏氣量在1.2m3/h.m2以上(CNS標準在2m3/h.m2以上) 通過CNS11527、CNS13971、ASTM E283 |
||||
抗風壓 | 耐風壓達500kg/m2以上(CNS標準在360kg/m2以上) CNS11526、CNS13972、ASTM E330 |
||||
隔音性 | TS35(需搭配5mm雙層玻璃) CNS15316 A3423、CNS3092 A2044、ASTM E413 |
||||
配件 | 標準配件 | 兒童安全鎖、頂級耐候氣密條、高承重輪、內框防水布、多層隔音氣密條、改良型窗勾、窗戶紗窗扣、船型ST把手、四拉專用紗窗扣 | |||
選購配件 | 隱藏式把手、專利防盜側邊鎖 |

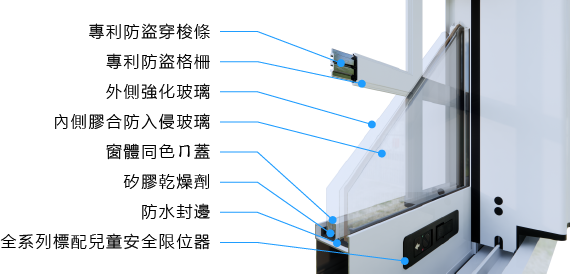

複合強化防入侵配置方案
※此方案為使用M150型氣密窗搭配扁型管防盜格
※外側5mm強化玻璃+扁形管防盜格+5+5膠合防入侵玻璃
※除了金美滿專利防盜格柵之外,還可以選擇搭配不同規格等級的防入侵玻璃,加強居家安全。
氣密窗顏色搭配方案
窗戶烤漆色
窗鎖顏色
MD615T
牙白
780-2550AT
純白
優雅白
8195
咖啡平光
4931
鐵灰白點
BR105
平光黑
49316
鐵灰砂
時尚黑
關鍵的起點 – 電銲施工
固定片應在四邊外框皆安裝,安裝位置為距外框四邊角的10~15公分處安裝,而其他位置的固定片與固定片之間距則以40~50公分為宜,如此窗框才能有一定的穩固性,不致於在風壓過大或搖晃過劇時,而發生鬆動甚至是脫落
